Stavba krbu: Ako správne osadiť externý prívod vzduchu (CPV) v podlahe ( 2/2 časť)
Stavba krbu v modernom dome si vyžaduje precíznu prípravu už v základoch. Poďme si krok za krokom ukázať, ako správne pripraviť a položiť kanály pre externý prívod vzduchu (CPV) ešte pred zaliatím podlahy betónom.
- Príprava a spájanie kanálov v podlahe

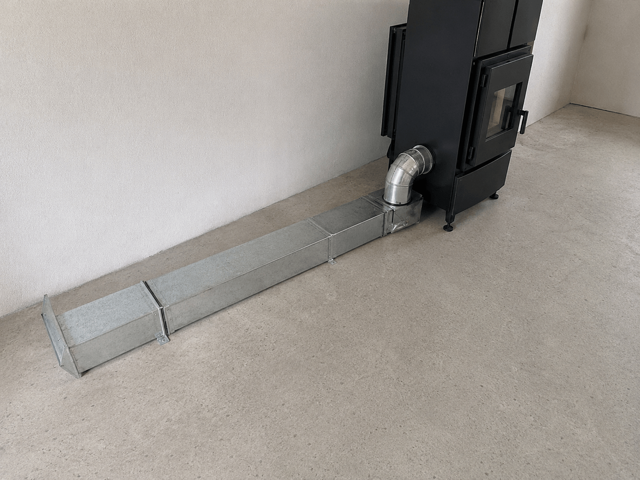

Základ rozvodu tvoria predlžovacie kanály s rozmermi 200x90x1000 mm alebo 150x50x1000 mm v dĺžke 50 alebo 100 cm (3).
Aby ste vytvorili potrebnú dĺžku trasy, kanály spájate pomocou kanálových spojok. Zmenu smeru môžete realizovať pomocou kolien (5). Na vyústení na fasáde použite kanálovú koncovú mriežku s lamelami, aby do potrubia nepršalo.
Ak ešte nemáte zateplený dom, nechajte kanály pokojne trčať aj 50 cm od vonkajšej steny – neskôr po zateplení sa odrežú presne zarovno s fasádou.
- Dôležitý detail: Každý spoj, kde je zasunutá spojka, musíte po obvode dôkladne prelepiť hliníkovou ALU páskou. Tým zabezpečíte 100 % vzduchotesnosť, aby sa pod poter nedostala vlhkosť.
- Aplikácia izolácie na kanál
Na takto spojené a prelepené kanály (3) sa následne nasúva špeciálna tepelná izolácia na kanál (rozmer 200×90 mm alebo 150×50 mm).
Tip z praxe: Izolácia musí byť súvislá po celej dĺžke kanála až k stene. Aby sa vám plechové kanály ľahšie nasúvali do izolačného rukáva, môžete si ho narezať na kratšie metrové kusy. Ak ho budete rezať, spoje izolácie opäť dôkladne prelepte hliníkovou páskou. Zabránite tým vzniku tepelných mostov, na ktorých by neskôr kondenzovala voda.
- Prechod z podlahy nahor (Kolmý prechod)
Na konci trasy (priamo v podlahe pri krbe) použijete prechodový diel: kanál-rúra – prechod kolmý (2). Tento diel mení obdĺžnikový prierez podlahového kanála na kruhový vývod s priemerom 150 alebo 125 mm. Naň nasadíte hliníkovú flexi rúru (1) a stiahnete ju eska páskou.
- Správne osadenie: Tento diel umiestnite tak, aby okraj flexi rúry (1) bol 5 – 6 cm od zadnej steny (platí, ak je stena murovaná). Tento priestor je dôležitý na to, aby ste za krbovú vložku a prívod vzduchu mohli neskôr bez problémov vložiť 4 cm izolačnú dosku obstavby a zostala tam ešte 1 cm vzduchová rezerva.
Z prechodového dielu (2) vám teda bude zo zeme trčať celá flexibilná hadica s priemerom Ø 150 alebo 125 mm (1), pevne stiahnutá eska páskou.
Čo nasleduje potom?
Po tomto kroku sa už môže bez obáv vylievať betón pod krbom a prívod vzduchu máte úspešne pripravený. Na stavbe vám zatiaľ ostane trčať len samotná flexi rúra (1).
Neskôr, keď sa bude finálne osádzať krbová vložka na miesto, sa táto rúra skráti (odreže) a na ňu sa osadí tesniaca klapka s bowdenovým ovládaním (4). Opačná strana klapky a príruba na krbovej vložke sa spojí pomocou kúsku flexi rúry (1). Všetky spoje vždy sťahujete eska páskou.
